Cum se selectează puterea unei pompe de circulație în linie?

Selectarea puterii potrivite pentru o pompă de circulație în linie este crucială pentru a asigura o funcționare eficientă și eficientă în diverse aplicații. În calitate de furnizor de pompe de circulație în linie, am văzut direct cum alegerea greșită a puterii poate duce la tot felul de probleme, de la performanță slabă la costuri crescute cu energie. În această postare pe blog, voi împărtăși câteva sfaturi despre cum să selectați puterea unei pompe de circulație în linie, pe baza experienței mele în industrie.

Înțelegerea elementelor de bază ale pompelor de circulație în linie

Înainte de a ne aprofunda în detaliile selecției puterii, să trecem rapid peste ce este o pompă de circulație în linie și cum funcționează. O pompă de circulație în linie este un tip de pompă care este proiectată să circule fluidul (de obicei apă) printr-un sistem cu buclă închisă. De obicei, este instalat direct în conductă, de unde și numele „inline”. Aceste pompe sunt utilizate în mod obișnuit în sistemele de încălzire, ventilație și aer condiționat (HVAC), precum și în procesele industriale și sistemele de apă caldă menajeră.

Funcția principală a unei pompe de circulație în linie este de a menține un flux constant de fluid prin sistem. Acest lucru este important din mai multe motive. De exemplu, într-un sistem de încălzire, pompa asigură circulația uniformă a apei calde în întreaga clădire, oferind căldură constantă. Într-un sistem de apă caldă menajeră, ajută la menținerea apei fierbinți și gata de utilizare în orice moment.

Factori de luat în considerare atunci când alegeți puterea pompei

Acum că avem o înțelegere de bază a pompelor de circulație în linie, să vorbim despre factorii pe care trebuie să îi luați în considerare atunci când selectați puterea unei pompe.

Debitul sistemului

Debitul este unul dintre cei mai importanți factori de luat în considerare atunci când alegeți o pompă. Se referă la volumul de fluid pe care pompa îl poate deplasa prin sistem într-o anumită perioadă de timp, măsurat de obicei în galoane pe minut (GPM) sau litri pe secundă (L/s). Pentru a determina debitul necesar pentru sistemul dvs., trebuie să luați în considerare dimensiunea sistemului, numărul de corpuri sau aparate care vor folosi fluidul și debitul dorit pentru fiecare dispozitiv.

De exemplu, într-un sistem de apă caldă menajeră, va trebui să calculați debitul total necesar pentru a furniza toate corpurile de apă caldă din casă, cum ar fi chiuvetele, dușurile și mașinile de spălat. De obicei, puteți găsi specificațiile debitului pentru fiecare dispozitiv în documentația producătorului. Odată ce aveți debitul total, îl puteți utiliza pentru a selecta o pompă cu capacitatea corespunzătoare.

Cap de sistem

Capul sistemului este un alt factor critic în selectarea puterii pompei. Se referă la rezistența totală pe care pompa trebuie să o depășească pentru a deplasa fluidul prin sistem. Această rezistență include factori precum înălțimea la care fluidul trebuie să fie ridicat (cap static), pierderile prin frecare în țevi și fitinguri (cap de frecare) și orice rezistență suplimentară a supapelor sau a altor componente din sistem.

Pentru a calcula capul sistemului, va trebui să luați în considerare aspectul sistemului, lungimea și diametrul țevilor, numărul de coturi și fitinguri și modificările de cotă. Există diverse formule și calculatoare online disponibile care vă pot ajuta cu acest calcul. Odată ce aveți capul sistemului, îl puteți utiliza pentru a determina presiunea necesară sau capacitatea de înălțime a pompei.

Proprietățile fluidului

Proprietățile fluidului pompat pot afecta, de asemenea, cerințele de putere ale pompei. De exemplu, dacă pompați un fluid vâscos, cum ar fi uleiul sau siropul, pompa va trebui să lucreze mai mult pentru a muta fluidul prin sistem, în comparație cu pomparea apei. În mod similar, dacă fluidul are o temperatură ridicată, poate afecta performanța și eficiența pompei.

Atunci când alegeți o pompă, trebuie să luați în considerare proprietățile specifice ale fluidului, cum ar fi vâscozitatea, densitatea și temperatura acestuia. Unele pompe sunt concepute pentru a gestiona anumite tipuri de fluide, așa că asigurați-vă că alegeți o pompă compatibilă cu fluidul pe care îl veți pompa.

Eficiență și consum de energie

Pe lângă factorii de mai sus, trebuie să luați în considerare și eficiența pompei și consumul de energie. O pompă mai eficientă va folosi mai puțină energie pentru a obține același debit și aceeași înălțime, ceea ce poate duce la economii semnificative de costuri în timp. Căutați pompe care sunt certificate de standarde de eficiență energetică, cum ar fi programul Energy Star.

De asemenea, puteți lua în considerare utilizarea unei pompe cu viteză variabilă, care își poate regla viteza în funcție de cererea sistemului. Acest lucru poate ajuta la reducerea suplimentară a consumului de energie utilizând doar cantitatea de energie necesară.

Utilizarea curbelor de performanță pentru a selecta pompa potrivită

Una dintre cele mai eficiente moduri de a selecta puterea potrivită a pompei este utilizarea curbelor de performanță ale pompei. Curbele de performanță sunt reprezentări grafice ale caracteristicilor de performanță ale unei pompe, cum ar fi debitul, înălțimea și consumul de energie, în diferite condiții de funcționare.

Majoritatea producătorilor de pompe oferă curbe de performanță pentru pompele lor în documentația produsului. Aceste curbe vă pot ajuta să determinați performanța pompei la diferite debite și înălțimi și să selectați o pompă care să îndeplinească cerințele sistemului dumneavoastră.

Pentru a utiliza curbele de performanță, trebuie mai întâi să determinați debitul și debitul necesar pentru sistemul dvs., așa cum sa discutat mai sus. Apoi, puteți analiza curbele de performanță pentru a găsi o pompă care poate furniza debitul și înălțimea necesare la o eficiență acceptabilă.

Exemple de selecție a pompei

Să aruncăm o privire la câteva exemple pentru a ilustra cum să selectați puterea potrivită a pompei.

Exemplul 1: Sistem de apă caldă menajeră

Să presupunem că aveți o casă mică cu trei băi, o bucătărie și o mașină de spălat. Doriți să instalați un sistem de apă caldă menajeră folosind o pompă de circulație în linie.

În primul rând, trebuie să calculați debitul total necesar pentru toate corpurile de apă caldă din casă. Să presupunem că fiecare chiuvetă are un debit de 2 GPM, fiecare duș are un debit de 5 GPM, mașina de spălat are un debit de 3 GPM, iar chiuveta de bucătărie are un debit de 2 GPM. Debitul total ar fi:

(3 chiuvete x 2 GPM) + (3 dușuri x 5 GPM) + (1 mașină de spălat x 3 GPM) + (1 chiuvetă de bucătărie x 2 GPM) = 6 + 15 + 3 + 2 = 26 GPM

Apoi, trebuie să calculați capul sistemului. Să presupunem că țevile sunt relativ scurte și nu există modificări semnificative de cotă, astfel încât pierderile prin frecare și înălțimea statică sunt relativ scăzute. Să estimăm înălțimea sistemului la aproximativ 10 picioare.

Acum, puteți utiliza curbele de performanță pentru a selecta o pompă care poate furniza un debit de 26 GPM la o înălțime de 10 picioare. Puteți găsi o pompă potrivită de la noiPompă de circulație în linie pentru apă caldăgamă.

Exemplul 2: Sistemul de răcire industrial

Să presupunem că aveți un sistem de răcire industrial care necesită un flux constant de apă pentru a răci un echipament mare. Sistemul are un număr mare de țevi și fitinguri, iar apa trebuie pompată la o înălțime de 50 de picioare.

Mai întâi, trebuie să calculați debitul necesar pentru sistemul de răcire. Aceasta va depinde de sarcina termică a echipamentului și de diferența de temperatură dorită între apa de intrare și cea de ieșire. Să presupunem că debitul necesar este de 100 GPM.

Apoi, trebuie să calculați capul sistemului. Pe lângă înălțimea statică de 50 de picioare, trebuie să luați în considerare și pierderile prin frecare în țevi și fitinguri. Să estimăm înălțimea totală a sistemului la aproximativ 80 de picioare.

Acum, puteți utiliza curbele de performanță pentru a selecta o pompă care poate furniza un debit de 100 GPM la o înălțime de 80 de picioare. Puteți găsi o pompă potrivită de la noiPompă în linie de circulație a apei rece și caldegamă.

Concluzie

Selectarea puterii potrivite pentru o pompă de circulație în linie este un pas critic în asigurarea funcționării eficiente și eficace a sistemului dumneavoastră. Luând în considerare factori precum debitul sistemului, înălțimea sistemului, proprietățile fluidului, eficiența și consumul de energie și folosind curbele de performanță pentru a selecta pompa potrivită, puteți lua o decizie în cunoștință de cauză și puteți alege o pompă care să îndeplinească cerințele sistemului dumneavoastră.

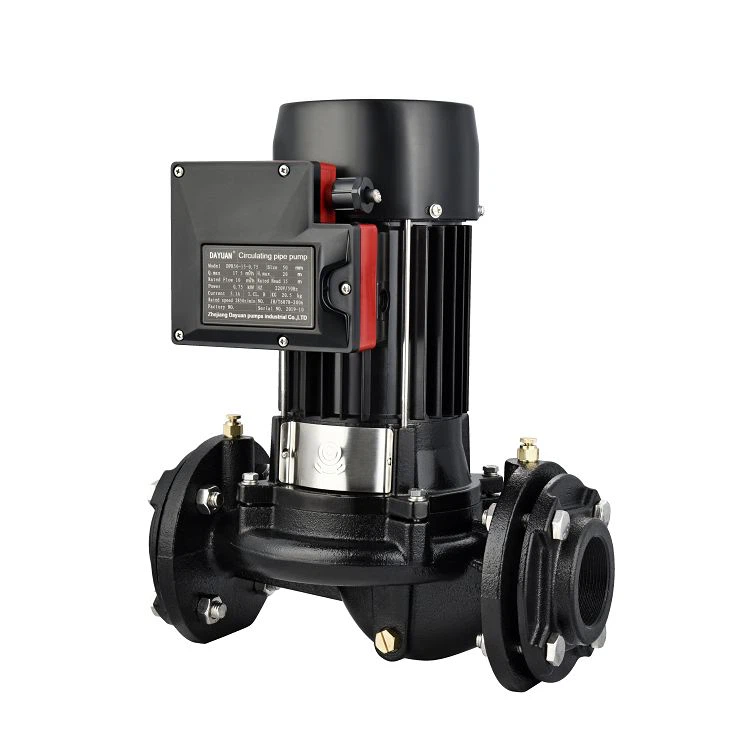

Dacă încă nu sunteți sigur cu privire la puterea pompei potrivite pentru aplicația dvs., nu ezitați să ne contactați. În calitate de furnizor de top de pompe de circulație în linie, avem expertiza și experiența pentru a vă ajuta să alegeți pompa potrivită nevoilor dumneavoastră. Oferim o gama larga dePompă de circulație în linie pentru apăproduse, iar echipa noastră de experți vă poate oferi sfaturi și asistență personalizate.

Fie că sunteți în căutarea unei pompe pentru un sistem mic de apă caldă menajeră sau pentru un proces industrial mare, vă putem ajuta. Contactați-ne astăzi pentru a discuta cerințele dumneavoastră și pentru a începe să găsiți pompa perfectă pentru sistemul dumneavoastră.

Referințe

• „Manualul pompei” de Igor J. Karassik și colab.
• Documentația producătorului pentru pompele de circulație în linie.
