Care este relația dintre rotor și performanța unui motor profund?

În calitate de furnizor de motoare cu puțuri adânci, am asistat de prima dată la relația complexă dintre rotor și performanța acestor motoare. Rotorul rotorului este o componentă cheie într -un sistem motor profund, iar înțelegerea rolului său este crucială atât pentru producători, cât și pentru utilizatorii de sfârșit.

Funcția de bază a rotorului într -un motor profund bine

Rotorul rotorului este o componentă rotativă cu palete sau lame care este concepută pentru a transfera energie în fluid (de obicei apă) într -un motor adânc. Când pornește motorul, determină rotorul să se rotească cu viteză mare. Pe măsură ce rotorul se învârte, creează o forță centrifugă care împinge apa din centrul rotorului spre marginile exterioare. Această mișcare a apei generează o diferență de presiune, care la rândul său face ca apa să curgă prin pompă și până la suprafață.

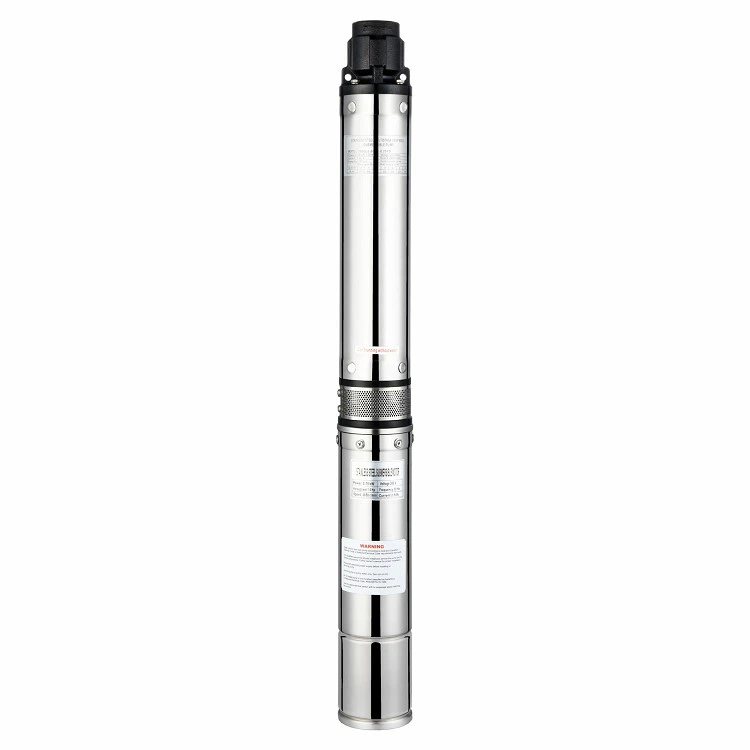

În aMotor adânc bine, funcția principală a rotorului este de a crește presiunea și debitul apei. Creșterea presiunii este esențială pentru ridicarea apei din adâncimi mari, adesea la sute de metri sub suprafață. Fără un rotor eficient, motorul nu ar putea genera suficientă forță pentru a muta apa în sus împotriva gravitației și prin conducte.

Impactul proiectării rotorului asupra performanței

Proiectarea rotorului are un impact profund asupra performanței unui motor profund. Există mai mulți factori cheie de proiectare de luat în considerare:

Forma și unghiul lamei

Forma și unghiul lamelor rotorului joacă un rol semnificativ în determinarea eficienței pompei. Lamele curbate sunt utilizate în mod obișnuit în rotiști profunde, deoarece pot ghida mai bine fluxul de apă și pot reduce turbulența. Unghiul lamelor afectează cantitatea de energie transferată în apă. Un unghi de lamă bine proiectat poate maximiza conversia energiei mecanice de la motor în energie hidraulică în apă, ceea ce duce la debite mai mari și la o mai bună generare de presiune.

De exemplu, un unghi mai agresiv al lamei poate crește presiunea, dar ar putea duce, de asemenea, la un consum de energie mai mare. Pe de altă parte, un unghi de lamă mai puțin adânc ar putea reduce presiunea, dar poate crește debitul. Producătorii trebuie să găsească echilibrul corect în funcție de cerințele specifice ale aplicației profunde.

Diametrul rotorului

Diametrul rotorului este un alt factor critic. Un diametru mai mare al rotorului înseamnă, în general, că rotorul poate gestiona mai multă apă și poate genera presiuni mai mari. Cu toate acestea, creșterea diametrului crește și sarcina pe motor, ceea ce poate necesita un motor mai puternic pentru a -l conduce.

În unele cazuri, o serie de rotiști mai mici pot fi utilizate într -o pompă cu mai multe etape pentru a obține niveluri de performanță similare ca un singur rotor mare. Pompele cu mai multe etape sunt adesea utilizate în aplicații profunde - cu puțuri, unde sunt necesare presiuni mari. Fiecare etapă a pompei se adaugă la presiunea generală, permițând pompei să ridice apa de la adâncimi mai mari.

Numărul de lame

Numărul de lame de pe rotor poate afecta și performanța. Mai multe lame pot oferi un flux mai uniform de apă și pot reduce probabilitatea de cavitație. Cavitația este un fenomen care apare atunci când presiunea în apă scade sub presiunea de vapori, provocând formarea bulelor de vapori. Aceste bule se pot prăbuși violent, provocând deteriorarea rotorului și reducând eficiența pompei.

Cu toate acestea, adăugarea prea multor lame poate crește și frecarea dintre lame și apă, ceea ce duce la pierderi de energie. Prin urmare, numărul optim de lame trebuie să fie determinat pe baza condițiilor specifice de operare și a cerințelor de proiectare ale motorului profund.

Materialul rotorului și influența sa asupra performanței

Materialul utilizat pentru fabricarea rotorului este la fel de important ca designul său. Diferite materiale au proprietăți diferite, cum ar fi rezistența, rezistența la coroziune și rezistența la uzură, care pot afecta toate performanțele și durata de viață a rotorului.

Fontă

Furba este un material obișnuit pentru rotiști datorită costului relativ redus și a puterii sale bune. Poate rezista la presiuni mari și este potrivit pentru multe aplicații profunde. Cu toate acestea, fontă este predispusă la coroziune, în special în apă cu niveluri ridicate de oxigen sau minerale dizolvate. Coroziunea poate provoca pitting și eroziune pe suprafața rotorului, ceea ce poate reduce eficiența acesteia și, în cele din urmă, poate duce la eșec.

Oţel inoxidabil

Oțelul inoxidabil este o alternativă populară la fontă. Oferă o rezistență excelentă la coroziune, ceea ce o face ideală pentru utilizare în condiții dure de apă. Îmbrăcătorii din oțel inoxidabil își pot menține performanța pe o perioadă mai lungă, reducând nevoia de înlocuire frecventă. În plus, oțelul inoxidabil este relativ puternic și poate gestiona o rotație de mare viteză, fără o deformare semnificativă.

Plastic

Rotiile de plastic devin din ce în ce mai populare în unele aplicații profunde. Sunt ușoare, ceea ce reduce sarcina pe motor și pot îmbunătăți eficiența energetică. Plasticul este, de asemenea, rezistent la coroziune și poate fi modelat cu ușurință în forme complexe, permițând proiecte mai inovatoare de rotație. Cu toate acestea, rolatorii de plastic pot să nu fie la fel de puternici ca rotatorii de metal și pot fi mai predispuși la deteriorarea abraziunii.

Evaluarea performanței motoarelor cu puțuri profunde pe baza caracteristicilor rotorului

Atunci când evaluați performanța unui motor profund, mai mulți indicatori cheie de performanță sunt strâns legați de rotor:

Debit

Debitul este volumul de apă pe care pompa îl poate livra pe unitatea de timp. Un rotor bine proiectat poate crește debitul prin transferul eficient de energie în apă. Debitul este afectat de factori precum proiectarea rotorului, diametrul și viteza de rotație.

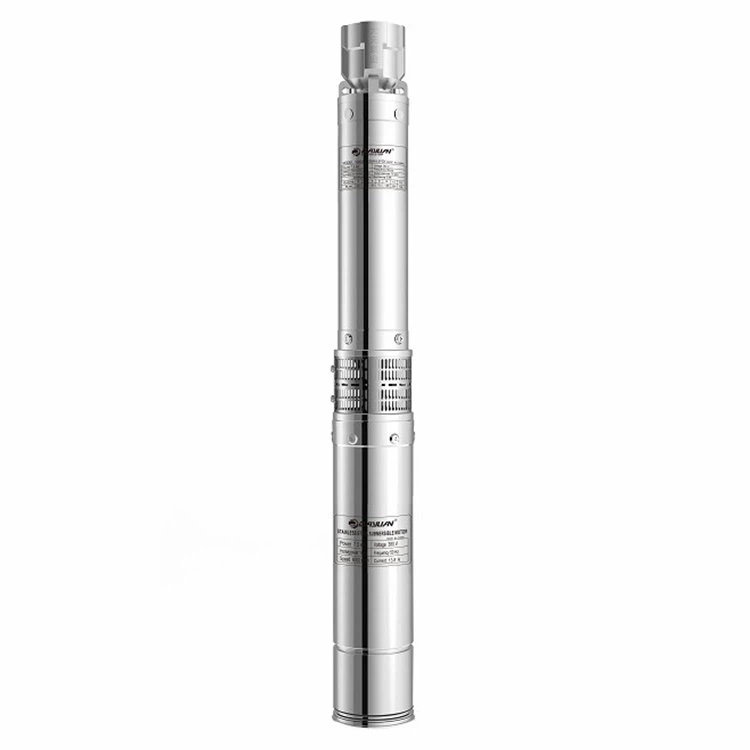

De exemplu, a1 CP pompa de apă sub submersibilă de 1 CPCu un rotor optimizat poate obține un debit mai mare decât o pompă cu un rotor slab proiectat de aceeași putere.

Cap (presiune)

Capul, sau presiunea este înălțimea la care pompa poate ridica apa. Capacitatea rotorului de a genera presiune este crucială pentru aplicațiile profunde. Un rotor de performanță ridicat poate crea suficientă presiune pentru a ridica apa din adâncimi mari. Capul este legat de forma lamei, unghiul și numărul de etape într -o pompă cu mai multe etape.

Eficienţă

Eficiența este o măsură a cât de eficient pompa transformă energia electrică în energie hidraulică. Un design eficient al rotorului poate reduce la minimum pierderile de energie din cauza unor factori precum frecarea și turbulența. Prin îmbunătățirea eficienței rotorului, consumul general de energie al motorului profund - bine poate fi redus, ceea ce duce la economii de costuri pentru utilizatorul final.

Studii de caz privind relația dintre rotor și performanță

Să aruncăm o privire la câteva studii de caz pentru a ilustra importanța rotorului în performanța motorie profundă.

Studiul de caz 1: un sistem rezidențial profund - bine
Într -o zonă rezidențială, a220V pompă submersibilăInițial a fost instalat cu un rotor de design standard. Pompa a fost capabilă să ofere o alimentare suficientă cu apă, dar consumul de energie a fost relativ mare. După înlocuirea rotorului cu un design mai eficient, care a optimizat unghiurile lamei și un diametru mai mare, debitul a crescut cu 15%, iar consumul de energie a scăzut cu 10%. Proprietarii de case au observat o îmbunătățire semnificativă a presiunii apei și au înregistrat, de asemenea, o reducere a facturilor lor de energie electrică.

Studiul de caz 2: un sistem de irigații agricole
O fermă agricolă folosea o pompă profundă pentru irigare. Rotorul original a fost format din fontă și a început să prezinte semne de coroziune după câțiva ani de utilizare. Aceasta a dus la o scădere a performanței pompei, cu un debit mai mic și o presiune redusă. Prin înlocuirea rotorului de fier turnat cu un rotor inoxidabil - oțel, performanța pompei a fost restabilită. Rotorul inoxidabil - oțel a fost mai rezistent la coroziune, iar ferma a fost capabilă să obțină o alimentare constantă de apă pentru culturile sale, fără a fi nevoie de o întreținere frecventă.

Concluzie și apel la acțiune

În concluzie, rotorul este o componentă vitală care are un impact direct și semnificativ asupra performanței unui motor profund. De la proiectarea și materialul său până la influența sa asupra indicatorilor cheie de performanță, cum ar fi debitul, capul și eficiența, fiecare aspect al rotorului joacă un rol crucial în funcționarea generală a pompei.

Dacă sunteți pe piață pentru un motor profund - performanță ridicată sau trebuie să vă îmbunătățiți rotorul existent, suntem aici pentru a vă ajuta. Echipa noastră de experți vă poate oferi sfaturi profesionale și produse de înaltă calitate pentru a răspunde nevoilor dvs. specifice. Înțelegem importanța unei alimentări fiabile de apă, indiferent dacă este pentru uz rezidențial, comercial sau agricol. Contactați -ne astăzi pentru a începe o discuție despre cerințele dvs. profunde - bine motor și să lucrăm împreună pentru a găsi cea mai bună soluție pentru dvs.

Referințe

• „Handbook Pump” de Igor J. Karassik și colab.
• „Pompe centrifuge: proiectare și aplicare” de Ernest H. Nagel.
